EEC-2001net 智能检测信号网络处理系统 |
|
|
|
|
EEC-2001net 智能检测信号网络处理系统是爱德森公司近期研发的先进设备,该系统将基于无损检测技术、数字电子技术、网络技术。将涡流传感器、推拔步进控制、有线对讲、数据采集、数据分析处理诸多模块网络化、数字化、一体化,形成多种技术的有机整合体。该系统通过微机操作平台,实现检测数据的实时或检后的多方共享,实现数据采集、分析等多平台同时进行,提高现场检测工作效率。 |
|
是核能、电力、石化、航天、航空和军工在役无损检测时必备的系统设备。
EEC-2001NET 整套软件是以数据库、设备图为核心,与智能多频多通道涡流仪配套使用的系统软件,它实现了对涡流检测全过程的数字化、网络化信息管理。大大提高了检测效率和检测的计划性、可靠性和准确性,为促进涡流检测的现代化管理提供了有效的技术支撑。

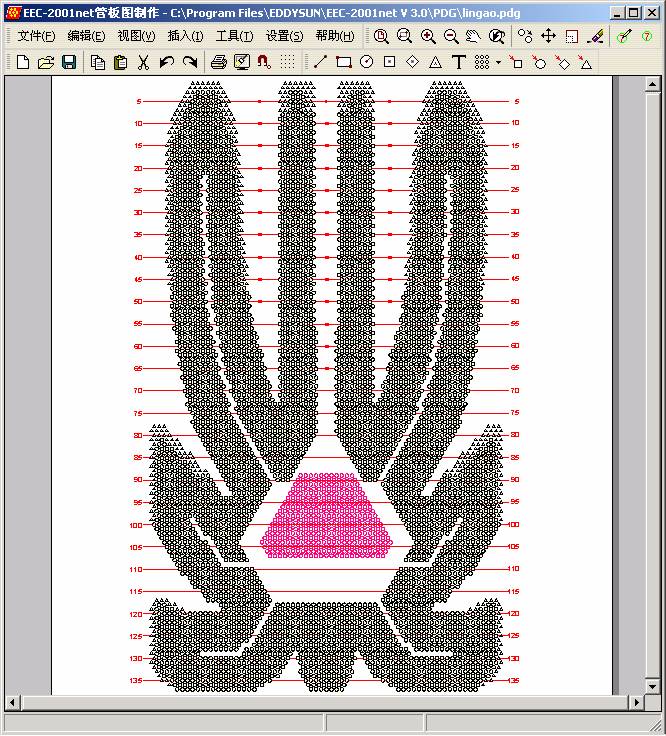

其中,该系统由管板图制作、检测计划制作、涡流数据采集分析、数据库管理及配置程序等5个子系统构成。 |
|
|

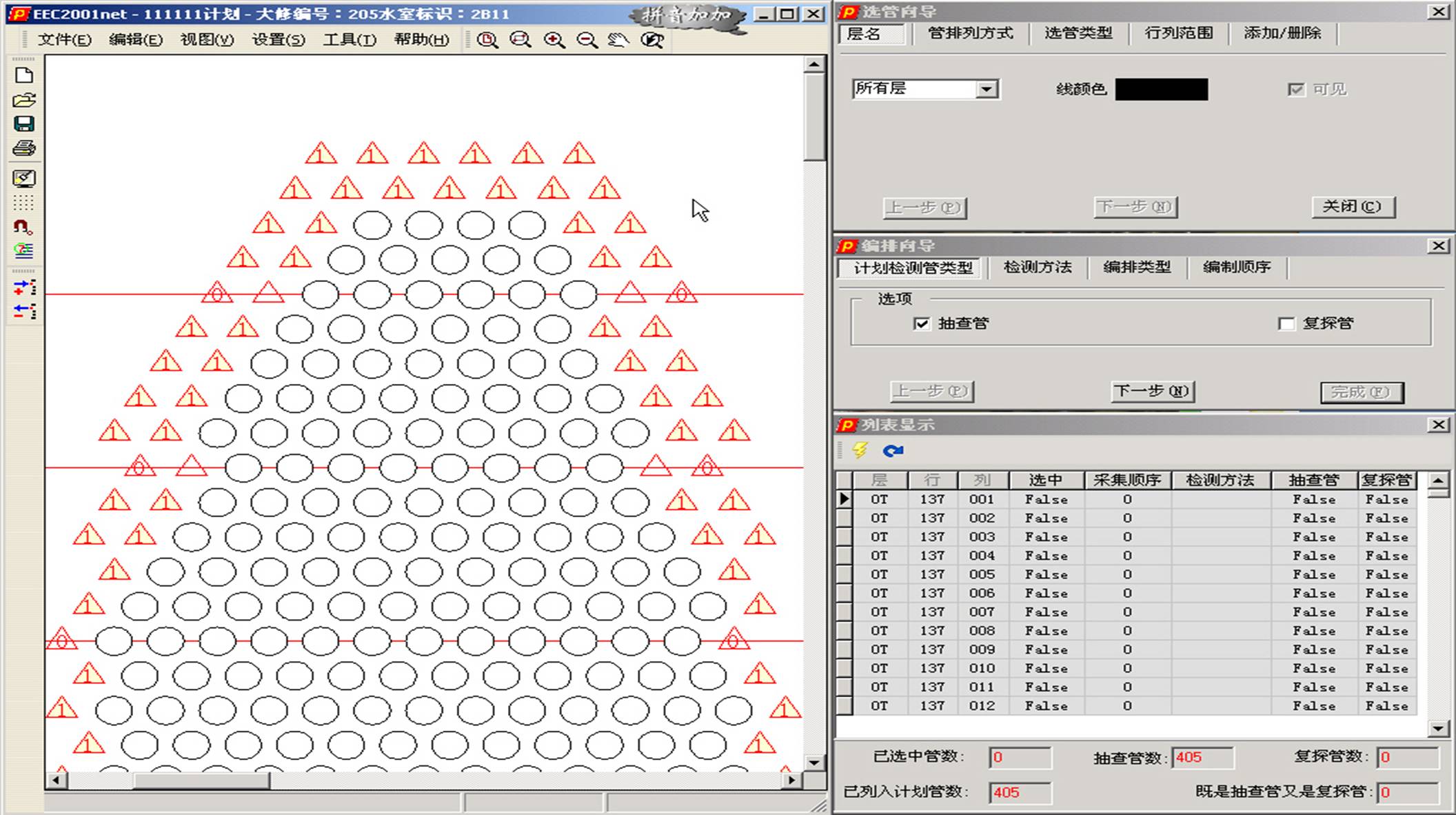

EPLAN(检测计划制作)子系统功能 |
|
● |
向导式操作 |
● |
计划检测管、复探管以不同颜色显示 |
● |
采集顺序任意编排 |
● |
可以导出AutoCAD的DXF文件 |
● |
可以导入EXCEL的csv格式文件 |
● |
具有报表功能 |
|
|

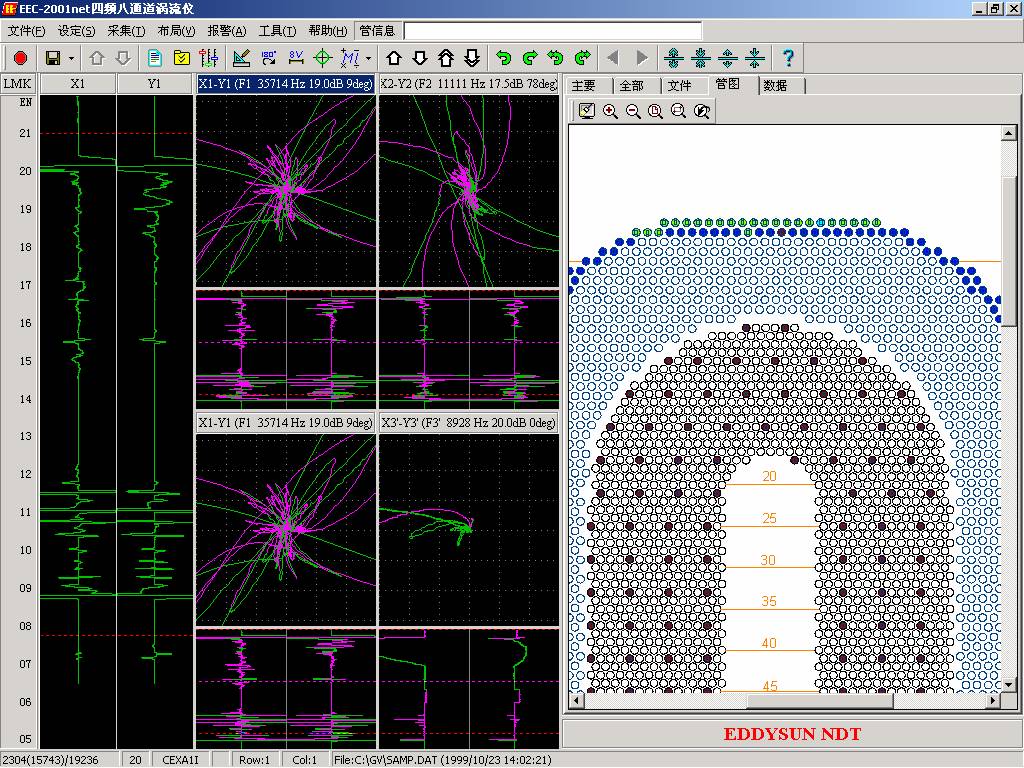

EEC(涡流数据采集、分析) 子系统功能 |
|
● |
数据采集 |
● |
数据分析 |
● |
报警 |
● |
数据库访问 |
● |
标定曲线制作 |
● |
LMK功能 |
● |
管板图显示 |
|
|
EDB(数据库管理) 子系统功能 |
|
● |
基础数据录入、查询及修改 |
● |
检测进度的分析和统计 |
● |
检测结果的查询、报表输出 |
● |
损伤趋势预测等 |
|
|
|
|
|
|
